FxIntegrator - Modulo OEM (riconoscimento impronte digitali)

Caratteristiche
Sensore impronte digitali Maggiori informazioni...
Ottico, risoluzione 500 dpi
Ampia area acquisizione (13.2 x 25 mm2)
Microprocessore e memoria Maggiori informazioni...
RISC 32-bit, 200 MHz, core ARM9
16 MB RAM
Capacità di memorizzazione Maggiori informazioni...
Base: 4 MB Flash (circa 1500 utenti)
Fino a 32 MB Flash (circa 10000 utenti)
Modelli compatibili ISO
Input / Output
RS 232 TTL (comandi)
4 Input digitali (high impedance)
4 Output digitali (open colletor)
Alimentazione e ingombro
5 Volt DC (+/-0.2V), 350 mA (max)
Ingombro (mm): 88 x 58.5 x 55
Interfaccia e Sviluppo Maggiori informazioni...
ICP, ISP
FxIntegrator Toolkit
Optional Maggiori informazioni...
Scheda relé Fx2Relay
Tecnologia SUN

FxIntegrator è un modulo OEM professionale per il riconoscimento di impronte digitali, destinato agli integratori di sistemi. Il sensore di impronte digitali d'elevata qualità (area di cattura e risoluzione migliori rispetto agli altri moduli OEM disponibili sul mercato) permette di operare su immagini ricche di dettagli e di massimizzare l'accuratezza di riconoscimento. Il potente microprocessore e l'ampia dotazione di memoria consentono di verificare l'identità di un utente registrato in meno di un secondo senza utilizzare hardware esterno. Il collegamento di FxIntegrator con un dispositivo elettronico di terze parti è semplicissimo attraverso il protocollo seriale ICP (Integrator Control Protocol). Grazie all'interfaccia ISP (Integrator Simplified Protocol), il modulo può anche essere integrato in dispositivi di terze parti senza l'impiego di elettronica addizionale.


 Brochure (in formato PDF).


Sensore impronte digitali

L'elevata risoluzione del sensore integrato (500 dpi) e l'ampia area di cattura migliorano radicalmente le prestazioni del riconoscimento; si tratta della risoluzione più elevata tra tutti i dispositivi sul mercato mondiale dei moduli biometrici. Grazie a queste caratteristiche vengono ridotti drasticamente i falsi rifiuti causati da errato posizionamento del dito.

Si veda "Una valutazione tecnica delle caratteristiche degli scanner di impronte digitali" per un approfondimento tecnico sull'argomento.


Microprocessore e memoria

Il cuore del modulo FxIntegrator è un potente microprocessore RISC 32-bit a 200 MHz basato su core ARM9 che si avvale di 16 MB di memoria RAM. Ciò consente di elaborare in tempo reale immagini di impronte di elevate dimensioni massimizzando l'accuratezza di riconoscimento.

Accuratezza ed efficienza

Il modulo è in grado di operare il riconoscimento dell'impronta digitale sia in verifica di identità (confronto 1:1 a seguito di introduzione di PIN), sia in identificazione (ricerca 1:N su database di utenti registrati) con errori estremamente ridotti. La verifica di identità di un individuo tramite impronta digitale richiede circa 0.8 secondi.


Memorizzazione utenti

FxIntegrator può archiviare circa 1000 impronte nella versione base (fino a 10000 impronte nella versione con massima dotazione di memoria flash). Non vengono memorizzate immagini di impronte ma informazioni numeriche estratte da esse (denominate modelli) dalle quali non è possibile risalire alle immagini originali.


Interfaccia seriale comandi (ICP)

FxIntegrator può essere interfacciato con sistemi di terze parti tramite il protocollo seriale ICP (Integrator Control Protocol). ICP è stato progettato per la connessione di FxIntegrator con microcontrollori 8 bit. FxIntegrator opera come un “coprocessore biometrico” con capacità di memorizzazione dei modelli di impronte degli utenti; il sistema esterno (host) agisce come master e invia al modulo FxIntegrator richieste di registrazione, verifica di identità, identificazione, ecc. Tramite ICP è possibile esportare i modelli delle impronte all'esterno e caricare i modelli dall'esterno. ICP permette di configurare tutti i parametri del sistema.


Interfaccia di comando semplificata (ISP)

FxIntegrator può essere pilotato anche attraverso interfaccia ISP (Integrator Simplified Protocol). ISP non richiede nessun host esterno; pertanto l'integrazione con altri dispositivi non necessita di elettronica addizionale. Il modulo è infatti pilotato da tre pulsanti: un pulsante per la registrazione di un nuovo utente; un pulsante per l'identificazione dell'utente rispetto all'archivio degli utenti registrati e, infine, un pulsante per annullare l'operazione in corso. A seguito di identificazione con successo un impulso dalle caratteristiche “programmabili” è inviato dal sistema su una linea digitale di output che può essere impiegata per pilotare un attuatore.

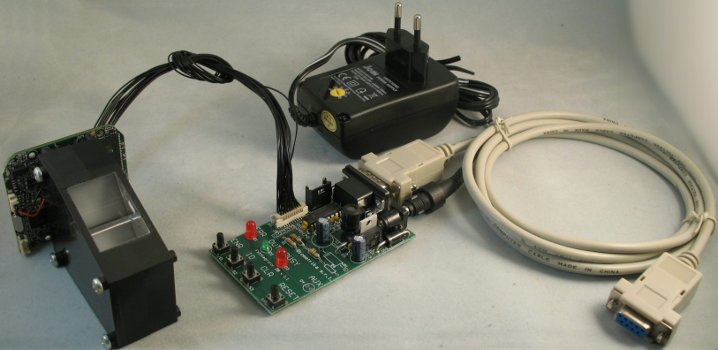

FxIntegrator Toolkit

L'FxIntegrator Toolkit comprende:

  1. un modulo FxIntegrator;
  2. una mini-board esterna con cavo per collegamento a FxIntegrator con: stadio alimentazione 5 Volt, porta RS 232 per collegamento a PC, 4 pulsanti collegati agli input e 4 led collegati agli output;
  3. un cavo RS 232 per il collegamento al PC;
  4. un alimentatore;
  5. software per il comando di FxIntegrator da PC Windows (disponibile anche in sorgente in linguaggio C);
  6. esempi di integrazione con microcontrollori comuni (schemi elettrici ed esempi in codice sorgente).

Accessori

Fx2Relay (2 relé): Questa scheda, collegata ad un dispositivo FxIntegrator, consente di attivare due relé che possono a loro volta pilotare elettroserrature, contatti d'allarme, ecc. FxRelay, da montare nella parte interna del locale da proteggere, è dotata di microprocessore proprio e comunica con FxIntegrator in modo cifrato e con protocollo challenge-response. Risulta pertanto impossibile intercettare i comandi sulla linea che collega FxIntegrator a FxRelay e forzare lo scatto dei relé ritrasmettendo sequenze già trasmesse. La scheda può essere programmata in modo semplice e flessibile attraverso FxIntegrator; a seguito di identificazione positiva all'utente viene attivato il relè n°1 per un secondo.
Memoria Flash estesa: La versione base di FxLock è dotata di 8 MByte di memoria Flash (circa 1500 impronte). È possibile realizzare versioni con maggiore quantità di memoria flash: fino a 32 MByte (circa 10000 impronte). Contattare Biometrika per maggiori informazioni.

Tecnologia SUN: la tecnologia SUN di Biometrika scherma il lettore di impronte dalla luce troppo forte e diretta del sole.


Attenzione, gli accessori interni (memoria flash estesa, e tecnologia SUN) devono essere ordinati congiuntamente all'unità FxIntegrator, e non possono essere montati nell'unità successivamente. Gli accessori esterni (scheda relé) possono invece essere ordinati anche separatamente.
